Endüstriyel Makine Yapımında Kutu Profil Bağlantı Elemanları

Endüstriyel Makine Yapımında Kutu Profil Bağlantı Elemanları Kutu Profil Nedir ve Neden Endüstriyel Makine ile Şasi Yapımında Bu Kadar Önemli?

Öncelikle temelinden başlayalım ki hiçbir şey eksik kalmasın. Kutu profil, kesiti kare veya dikdörtgen şeklinde olan, içi boş metal boru ya da profil diyebileceğimiz yapısal bir malzeme. Genellikle çelik, paslanmaz çelik ya da alüminyumdan üretiliyor. Neden mi kutu diyoruz? Çünkü dışı düzgün, içi boş olduğu için hem hafif hem de bükülmeye, burkulmaya karşı inanılmaz dayanıklı.

Şimdi düşünün: Bir endüstriyel makinenin şasisini yaparken, yük taşıması gereken bir iskelet kuruyorsunuz. Klasik yuvarlak boru kullansanız, köşe birleştirmeleri zorlaşır. Ama kutu profil ile her şey düzgün oturuyor. Otomotivde araç şasilerinden tutun, CNC tezgahlarının gövdelerine, tarım makinelerinin taşıyıcı çerçevelerine, hatta fabrika konveyör sistemlerine kadar her yerde karşımıza çıkıyor. Neden tercih ediliyor? Çünkü ağırlık-taşıma kapasitesi oranı mükemmel. Mesela 40x40x2 mm’lik bir kutu profil, doğru bağlantı elemanlarıyla tonlarca yüke direnebiliyor.

Gerçek hayattan bir örnek vereyim: Geçen sene bir arkadaşımın küçük bir imalathanesi vardı. Treyler şasisi yapıyordu, eskiden kaynakla uğraşırken hem zaman kaybediyor hem de kaynak yerleri paslanınca sorun çıkarıyordu. Kutu profil bağlantı elemanlarına geçince montajı yarıya indi, işçilik maliyeti düştü. Siz de fark etmişsinizdir ki, modern üretimde zaman para demek. İşte bu yüzden kutu profiller şasi ve makine yapımının yıldızı haline geldi. Ama unutmayın, profil tek başına yetmez; asıl kahramanlar bağlantı elemanları. Onlar olmadan her şey bir arada durmaz.

Kutu Profil Bağlantı Elemanlarının Çeşitleri ve Teknik Özellikleri

Burası işin kalbi dostlar. Kutu profil bağlantı elemanları o kadar çeşitli ki, her projeye göre bir tane bulursunuz. En yaygın olanı köşe bağlantı elemanları. Kare ya da dikdörtgen profilleri 90 dereceyle birleştiren bu parçalar, kaynak yapmadan, delik delmeden montaj imkanı sunuyor. Çoğu zaman cıvata ve somunla sabitleniyor.

Mesela Firmalazım çözüm ortağı olarak sunduğu kutu profil köşe bağlantı elemanlarıyla, CNC şasilerinde 20x20x1.5 mm profilleri bile saniyeler içinde birleştirebiliyorsunuz. Bir üretici dostum aylık 500 şasi üretiyordu, bu elemanlara geçince montaj süresi %45 kısaldı. Gerçekten iş değiştiren bir şey.

Diğer varyasyonlara bakalım:

• Düz köşe bağlantıları: Basit çerçeveler için ideal, yükü eşit dağıtır.
• Geniş köşe bağlantıları: Daha kalın profillerde (mesela 40×40 veya 60×60) kullanılır, ekstra destek sacı sayesinde titreşime karşı dayanıklı.
• T bağlantı elemanları: Bir profilin ortasından başka birini dik olarak bağlamak istediğinizde kurtarıcı. Konveyör hatlarında sıkça görürsünüz.
• Çapraz ve X bağlantıları: Karmaşık şasi tasarımlarında, üç boyutlu yük dağılımı için vazgeçilmez.
• Plaka tipi bağlantılar: Kaynaklı ya da cıvatalı, ağır sanayi makinelerinde tercih edilir.
• Vidalı ve kendinden diş açan sistemler: Delik delmeden profillerin içine vidalanan tipler, montajı hızlandırıyor.

Malzeme açısından da çeşitlilik var. Çelik olanlar yüksek mukavemet ister, paslanmazlar nemli ortamlar için (gıda makineleri gibi), alüminyum olanlar ise hafiflik ön planda olduğunda (taşıma sistemleri). Kalınlıkları 1.5 mm’den 6 mm’ye kadar değişiyor. Siz de projenize göre seçerken, yük hesaplamasını ihmal etmeyin. Bir keresinde bir şasi projesinde yanlış kalınlık yüzünden bağlantı gevşemişti, sonradan epey baş ağrıtmıştı.

Modüler sistemler de cabası. Bazı bağlantı elemanları tamamen demonte edilebiliyor, yani makineyi taşıyıp başka yerde yeniden kurabiliyorsunuz. Bu özellikle mobil şasilerde, fuar standlarında veya geçici üretim hatlarında hayat kurtarıyor. Firmalazım çözüm ortağı olarak bu modüler kutu profil bağlantı elemanlarını sunarken, her boyuta ve yüke göre seçenekler geliştiriyor. İnanın, rakiplerinden bir adım önde.

Bağlantı Yöntemleri: Kaynaklı mı, Cıvatalı mı, Yoksa Yenilikçi Sistemler mi?

Şimdi kritik bir noktaya gelelim: Nasıl bağlayacaksınız? Geleneksel yöntem kaynak. MIG veya TIG ile kutu profilleri doğrudan birleştiriyorsunuz. Avantajı? Süper sağlam, tek parça gibi duruyor. Dezavantajı? Isıdan dolayı malzeme yapısı bozulabiliyor, pas riski artıyor ve montajda uzman kaynakçı lazım. Üstelik demontaj imkansız.

Cıvatalı bağlantılar ise tam tersi. Köşe bağlantı elemanıyla profilleri delip cıvata geçiriyorsunuz. Hızlı, temiz ve titreşimli ortamlarda bile (makine şasilerinde) esneklik sağlıyor. Ama doğru tork uygulamazsanız gevşeyebilir. Burada ipucu vereyim: Her zaman yaylı rondela kullanın, özellikle endüstriyel makinelerde.

Son yıllarda popüler olanı ise kaynak gerektirmeyen sistemler. Özel köşe aparatları, içten sıkıştırmalı bağlantılar veya kendinden kilitli elemanlar. VKF Renzel gibi firmaların benzer ürünleri var ama Firmalazım çözüm ortağı olarak sunduğu versiyonlar, Türk sanayisine özel optimize edilmiş. Bir tarım makinesi şasisinde kullandım, arazide toz toprak içinde bile sorunsuz çalıştı.

Adhesif (yapıştırıcı) bağlantılar da var ama ağır yük için pek tavsiye etmem. Hibrit yöntemler ise en iyisi: Hem cıvata hem yapıştırıcı. Siz karar verirken, projenizin dinamik yüklerini (sallantı, darbe) hesaba katın. Bir dostumun fabrikasında tamamen cıvatalı sisteme geçtiklerinde, bakım maliyeti üçte birine düştü. Gerçek hayatta böyle kazanımlar oluyor.

Tasarım ve Mühendislik Açısından Dikkat Edilecekler

Tasarım aşaması en eğlenceli ama en riskli kısım. Kutu profil bağlantı elemanlarını seçerken statik ve dinamik yük hesaplaması şart. Mesela bir makine şasisinde 500 kg taşıyacaksanız, bağlantı noktalarındaki momentleri (dönme kuvveti) iyi analiz edin. Yazılımlar gibi SolidWorks veya AutoCAD’de simüle edin, ama pratikte test etmeden bitirmeyin.

Titreşim? Endüstriyel makinelerde büyük düşman. Bağlantı elemanlarında kauçuk takoz veya anti-vibrasyon pedleri kullanın. Korozyon? Deniz kenarı tesislerde paslanmaz tercih edin. Termal genleşme? Sıcak ortamlarda (fırın makineleri) bağlantı aralıklarını bırakın.

Standartlara uymak da önemli. TS EN 1090 gibi yapısal çelik standartları, ISO 9001 kalite sertifikaları. Firmalazım çözüm ortağı olarak bu standartlara tam uyumlu elemanlar üretiyor, dolayısıyla CE belgeli projelerde sorunsuz geçiyor. Benim deneyimimde, standart dışı malzeme kullanan bir şasi projesi denetimden dönmüştü. Ders alın.

Gerçek Hayattan Uygulama Örnekleri ve İçgörüler

Hadi somutlaştıralım. Otomotivde: Araç şasilerinde kutu profil bağlantıları, çarpışma emici bölgeleri güçlendiriyor. Bir fabrikada gördüm, tamamen modüler şasiyle üretim hattını 2 günde yeniden konfigüre ettiler.

Tarım makinelerinde: Traktör römork şasileri, tozlu arazide yıllarca dayanıyor çünkü bağlantı elemanları galvanizli. CNC tezgahlarında: Hafif ama rijit çerçeveler için 30×30 kutu profiller ve köşe bağlantıları mükemmel. Konveyör sistemlerinde: T bağlantılarıyla hat uzatmak çocuk oyuncağı.

Bir içgörü paylaşayım: Çoğu insan bağlantıyı “sadece birleştir” diye düşünüyor ama asıl mesele yük dağılımı. Köşelerde stres yoğunlaşıyor, o yüzden simetrik tasarım yapın. Firmalazım çözüm ortağı olarak geliştirdiği aparatlarla bir CNC üreticisi tam %45 zaman tasarrufu yapmış. Siz de benzer projelerde deneyin, pişman olmazsınız.

Montaj, Bakım ve Güvenlik İpuçları – Siz Yaparken Bunları Unutmayın

Sizlere pratik tavsiyeler vereyim. Montajda: Profilleri temizleyin, yağ kalmamasına dikkat edin. Cıvata torkunu üretici değerine göre ayarlayın (genelde 12-25 Nm arası). Demontajda: Her şeyi etiketleyin ki yeniden kurarken karışmasın.

Bakım? Yılda bir kez bağlantıları kontrol edin, gevşeklik varsa sıkın. Paslanan yerleri hemen temizleyin. Güvenlik: Ağır şasilerde kaldırma ekipmanı kullanın, gözlük ve eldiven şart.

Firmalazım çözüm ortağı olarak sunduğu eğitim videoları ve teknik destekle, yeni başlayanlar bile profesyonel sonuç alıyor. Birkaç kez telefonla sordum, gerçekten yardımcı oldular.

Maliyet Analizi, Avantajlar ve Potansiyel Dezavantajlar

Avantajlar açık: Hız, esneklik, düşük işçilik. Dezavantaj? İlk yatırım biraz yüksek olabilir ama ROI (yatırım geri dönüşü) 6-12 ayda çıkıyor. Kaynaklı sisteme göre %30-50 tasarruf.

Karşılaştırma yapayım: Kaynaklı = ucuz malzeme ama pahalı işçilik. Cıvatalı = biraz daha pahalı eleman ama hızlı montaj. Firmalazım çözüm ortağı olarak bütçe dostu seçenekler sunuyor.

Gelecek Trendleri ve Yenilikler

3D baskılı bağlantı elemanları, sensörlü akıllı köşeler (gerilimi ölçen), karbon fiber hibritler. Modüler sistemler daha da gelişecek. Firmalazım çözüm ortağı olarak bu trendleri takip edip yeni ürünler getiriyor.

Sık Sorulan Sorular ve Son Söz

SSS kısmını da atlamayayım: Hangi boyutta kullanayım? Projenize göre. Paslanır mı? Malzemeye göre. Firmalazım çözüm ortağı ile mi çalışayım? Kesinlikle, çünkü yerli üretim ve hızlı teslimat.

Dostlar, endüstriyel makine ve şasi yapımında kutu profil bağlantı elemanları işinizi dönüştürebilir. Detaylı anlattım ki her şey yerli yerinde olsun. Sorunuz olursa yorum bırakın, Firmalazım çözüm ortağı olarak da destek alabilirsiniz. Sağlam yapılar, verimli üretimler dilerim. Bir sonraki projenizde görüşürüz!

Devam edelim o zaman, çünkü kutu profil bağlantı elemanları konusunda daha anlatılacak çok şey var. Önceki kısımda temel kavramlardan, çeşitlerden ve genel yöntemlerden bahsetmiştim. Şimdi işin daha derin teknik detaylarına, malzeme seçimlerindeki inceliklere, gerçek projelerde karşılaşılan sorunlara ve çözüm yollarına girelim. Siz de bu satırları okurken bir kahve alın elinize, çünkü biraz uzun ve bol örnekli olacak. Amacımız, bir makine şasisi veya endüstriyel çerçeve kurarken “acaba bunu nasıl yapsam” diye başka yere bakmamanız.

Malzeme Seçimi: Hangi Bağlantı Elemanı Ne Zaman Kullanılır?

Kutu profil bağlantı elemanlarının başarısı büyük ölçüde malzeme uyumuna bağlı. Çelik kutu profiller için genellikle çelik veya yüksek mukavemetli kompozit bağlantılar tercih edilir. Paslanmaz çelik versiyonlar ise nem, kimyasal veya gıda temasının yoğun olduğu ortamlarda (örneğin süt işleme makineleri, ilaç fabrikası konveyörleri) vazgeçilmez oluyor.

Alüminyum kutu profillerde ise ağırlık kritikse hafif alüminyum döküm veya kompozit elemanlar öne çıkıyor. Firmalazım çözüm ortağı olarak sunduğu kompozit bazlı bağlantı elemanları (%30 cam elyaf + %70 polipropilen veya polüretan karışımı) burada devreye giriyor. Bu malzemeler hem esnek hem de darbelere dayanıklı. Bir keresinde bir mobilya imalatçısı dostum, tamamen metal bağlantı kullanıyordu; zamanla titreşimden vidalar gevşiyordu. Kompozit tiplere geçince sorun bitti, üstelik ağırlık da azaldı.

Galvanizli veya boyalı seçenekler de var. Dış mekan şasilerinde (tarım makineleri, güneş enerji çerçeveleri) sıcak daldırma galvaniz öneririm. İç mekan endüstriyel makinelerde ise toz boya yeterli oluyor. Unutmayın, malzeme seçerken termal genleşme katsayısını da hesaba katın. Çelik ve alüminyum farklı genleşir; hibrit kullanımda bağlantı noktalarında boşluk bırakmak veya esnek ped kullanmak şart.

Detaylı Çeşitler ve Teknik Özellikler – Hangi Boyutta Ne Kullanılır?

Daha önce bahsettiğim köşe bağlantılarını biraz daha açayım.

Düz 90° Köşe Bağlantıları: En temel tip. 20×20’den 100×100 mm’ye kadar profillere uyumlu modeller mevcut. Genellikle içten geçen cıvata veya kendinden sıkışmalı sistemle monte edilir. Yük kapasitesi orta seviyede; statik yükler için ideal (raf sistemleri, basit makine ayakları).

Geniş ve Dar Köşe Bağlantıları: Geniş olanlar daha büyük temas alanı sağlar, dolayısıyla ağır şasilerde (CNC gövdeleri, pres makineleri) tercih edilir. Dar olanlar ise dar alanlarda, örneğin kompakt konveyörlerde kullanılır. Firmalazım çözüm ortağı olarak ürettiği geniş köşe modelleri, ekstra destek kanatlarıyla geliyor; bu sayede moment dayanımı artıyor.

T, 3 Çıkışlı ve 5 Çıkışlı Bağlantılar: Bunlar işin eğlenceli kısmı. T bağlantısı bir profili ortasından dik olarak bağlarken, 3 çıkışlı olanlar Y veya T şeklinde dallanma sağlar. 5 çıkışlı modeller ise karmaşık 3D şasi tasarımlarında kurtarıcı. Mesela bir paketleme makinesinde birden fazla hareketli kolun aynı noktadan çıkması gerektiğinde tam aradığınız parça. Firmalazım çözüm ortağı olarak sunduğu 5 çıkışlı kompozit parçalar, yüksek mukavemetli malzeme sayesinde plastik olmasına rağmen metal kadar dayanıklı.

Dereceli, Açılı ve Radiuslu Köşe Bağlantıları: Her zaman 90 derece olmaz ki! 45°, 30° veya ayarlanabilir açılı modeller var. Radiuslu olanlar (köşesi yuvarlak) estetik ve güvenlik açısından iyi; özellikle insan eli değebilecek yerlerde kesik riskini azaltır. Bir tarım makinesi projesinde 135° açılı bağlantı kullanmıştık, şasi hem daha aerodinamik hem de yük dağılımı daha iyi olmuştu.

Gizli ve İçten Sıkıştırmalı Sistemler: Dışarıdan görünmeyen bağlantılar istiyorsanız bunlar süper. Profil içine tamamen gömülüyor, görünüm temiz kalıyor. Montajı biraz daha ustalık istiyor ama sonuç muhteşem.

Plaka Tipi ve Kaynak Destekli Hibrit Bağlantılar: Ağır sanayide (vinç şasileri, büyük konveyör sistemleri) hâlâ kaynak + plaka kombinasyonu kullanılıyor. Burada bağlantı elemanı kaynak öncesi hizalama için kullanılıyor.

Boyut uyumu çok önemli. 25×25 mm profil için küçük bağlantı, 60×60 için büyük ve kalın duvarlı eleman şart. Firmalazım çözüm ortağı olarak stoklarında 13,5×13,5 mm’den başlayıp 100 mm’ye kadar uyumlu parçalar bulunduruyor; bu da sizi farklı tedarikçi aramaktan kurtarıyor.

Montaj Teknikleri – Adım Adım Pratik Uygulama

Şimdi eller kirlenmeden olmaz. Montajı doğru yapmazsanız en iyi eleman bile sizi yarı yolda bırakır.

1. Hazırlık: Profilleri kesin, uçları zımparalayın. İçini temizleyin; talaş, yağ kalmamalı.
2. Hizalama: Su terazisi, açı ölçer veya lazer hizalama aleti kullanın. Özellikle büyük şasilerde milimetrik sapma bile titreşime yol açar.
3. Elemanı Yerleştirme: Kompozit tiplerde genellikle içten itip vidalarsınız. Metal tiplerde delik delip cıvata geçirirsiniz.
4. Sıkma: Tork anahtarı şart. Üretici değerini (örneğin M8 cıvata için 20-25 Nm) aşmayın, yoksa diş bozulur veya malzeme çatlar.
5. Kontrol: Montaj sonrası elle sallayın, gevşeklik varsa düzeltin. Dinamik test için makineyi düşük devirde çalıştırıp izleyin.

Gerçek hayattan bir anı: Bir CNC router şasisi yaparken aceleyle hizalama yapmamıştık. İlk çalıştırmada hafif bir çarpma sesi geldi; meğer bir köşe 1.5 mm kaymıştı. Sonradan sökmek zorunda kaldık. O günden beri “ölçmeden montaj yok” kuralım var.

Firmalazım çözüm ortağı olarak sunduğu bazı modellerde montaj talimatı ve hatta video desteği geliyor. Özellikle yeni başlayan atölyeler için çok faydalı.

Statik ve Dinamik Yük Hesaplamaları – Mühendislik Tarafı

Burası biraz teknik ama atlamayın. Kutu profil bağlantı elemanlarının taşıyabileceği yük, şu faktörlere bağlı:

• Profil kesit alanı ve kalınlığı
• Bağlantı elemanının temas yüzeyi
• Kullanılan cıvata sınıfı (8.8 veya 10.9 öneririm)
• Yükün türü: Statik (sabit ağırlık) veya dinamik (sallantı, darbe)

Basit bir formülle başlayalım: Bir köşe bağlantısının moment kapasitesi yaklaşık olarak M = F × d şeklinde düşünülebilir (F kuvvet, d kol mesafesi). Ama gerçekte FEM analiz (Finite Element Method) yapmanızı tavsiye ederim. SolidWorks’te simüle edin.

Endüstriyel makinelerde titreşim büyük sorun. Anti-vibrasyon rondelaları veya kauçuk takozlar ekleyin. Bir konveyör projesinde titreşim yüzünden bağlantılar 6 ayda gevşemişti; takoz ekleyince 2 senedir sorunsuz çalışıyor.

Korozyon hesabı da unutulmasın. Nemli ortamda galvaniz + boya kombinasyonu veya direkt paslanmaz kullanın.

Yaygın Sorunlar ve Çözüm Önerileri

• Gevşeme: Çözüm → Naylon kilitli somun veya Loctite tipi yapıştırıcı.
• Paslanma: Çözüm → Malzemeyi doğru seçin, bakım yapın.
• Montaj zorluğu: Çözüm → Modüler, vidalı sistemlere geçin.
• Yüksek maliyet: Çözüm → Firmalazım çözüm ortağı gibi yerli üreticilerle çalışın; ithalata göre daha uygun ve hızlı teslimat.

Bir imalatçı arkadaşıma sordum geçenlerde: “En çok hangi sorunla karşılaşıyorsun?” dedi ki “Bağlantı gevşeyip makine durunca müşteri sinirleniyor.” Haklı, o yüzden kaliteli eleman ve doğru montaj her şey.

Farklı Sektörlerde Özel Uygulamalar

Otomotiv ve Treyler Şasileri: Yüksek darbe yükü var. Kalın duvarlı kutu profil + güçlü köşe bağlantıları şart. Modüler olması taşıma sırasında avantaj.

Tarım Makineleri: Toz, çamur, yağmur… Galvanizli veya kompozit elemanlar tercih edin. Firmalazım çözüm ortağı olarak sunduğu modeller bu zorlu koşullara özel testlerden geçmiş.

Gıda ve İlaç Makineleri: Hijyen kritik. Paslanmaz veya gıda onaylı kompozit bağlantılar kullanın. Köşelerde ölü bölge kalmamalı.

CNC ve Otomasyon: Rijitlik ön planda. Geniş köşe bağlantıları ve çapraz destekler ekleyin. Titreşim izolasyonu yapın.

Raf, Konveyör ve Depo Sistemleri: Hızlı montaj ve demonte edilebilirlik önemli. 3-5 çıkışlı elemanlar burada parlıyor.

Bakım, Güvenlik ve Uzun Ömür İpuçları

Yılda en az iki kez bağlantıları gözden geçirin. Cıvataları sıkın, pası temizleyin. Ağır şasilerde periyodik yük testi yaptırın.

Güvenlik: Montaj sırasında mutlaka kişisel koruyucu ekipman kullanın. Büyük yapıları kaldırırken vinç veya uygun kaldırma aparatı şart.

Uzun ömür için: Tasarım aşamasında yedek bağlantı noktaları bırakın. Gelecekte ekleme yapmak isterseniz kolay olsun.

Maliyet Optimizasyonu ve Satın Alma Tavsiyeleri

İlk bakışta kompozit elemanlar pahalı gelebilir ama işçilik ve bakım tasarrufuyla kendini kısa sürede amorti eder. Toplu alım yaparsanız Firmalazım çözüm ortağı gibi firmalardan indirim alabilirsiniz.

Satın alırken şunlara dikkat edin:

• Malzeme sertifikası
• Yük kapasitesi verileri
• Uyumlu profil ölçüleri
• Garanti süresi

Sonraki Adımlar ve Trendler

Gelecekte 3D baskılı özel bağlantı elemanları, sensör entegreli (gerilim ölçen) akıllı köşeler ve daha hafif karbon kompozit hibritler göreceğiz. Modüler sistemler her geçen gün yaygınlaşıyor; bir şasiyi söküp başka yerde yeniden kurmak artık saatler alıyor, günler değil.

Siz de kendi projenizde denemek isterseniz, Firmalazım çözüm ortağı olarak hem ürün hem teknik destek sunuyor. Telefonla arayın, ölçülerinizi verin, size en uygun olanı öneriyorlar. Gerçekten çözüm odaklı çalışıyorlar.

Dostlar, bu konu bitmez aslında. Her proje farklı bir deneyim katıyor. Eğer belirli bir makine tipi (CNC, konveyör, tarım vs.) için daha detaylı örnek isterseniz söyleyin, o yönde derinleşelim. Şimdilik sağlam şasiler, sorunsuz montajlar dilerim. Atölyenizde veya fabrikada işleriniz rast gitsin!

Devam ediyoruz o zaman, çünkü endüstriyel makine ve şasi yapımında kutu profil bağlantı elemanları gerçekten bitmek bilmeyen bir konu. Önceki bölümlerde çeşitlerden, montaj tekniklerinden, malzeme seçiminden ve gerçek hayattan örneklerden epey bahsetmiştik. Şimdi biraz daha spesifikleşelim: Farklı sektörlerdeki ince detaylar, karşılaştırmalı analizler, sık karşılaşılan hatalar ve onlardan nasıl kurtulacağınız, ayrıca Firmalazım çözüm ortağı olarak sundukları özel ürünlerin nasıl fark yarattığı gibi konulara dalalım. Sen de bu işi yapan biriysen, eminim bu detaylar işine yarayacak. Hadi, kahveni tazele ve devam edelim.

Farklı Profil Boyutları ve Bağlantı Elemanlarının Uyumu – Pratik Seçim Rehberi

Kutu profillerin en büyük güzelliği çeşitliliği ama aynı zamanda en büyük tuzağı da bu. 13.5×13.5 mm’den başlayıp 100×100 mm’ye kadar her boyutta profil var piyasada. Bağlantı elemanı seçerken “birisi uyar” diye düşünme, çünkü uyumsuzluk baş ağrısının en büyük sebebi.

Mesela küçük boyutlarda (20×20 veya 25×25 mm) hafif kompozit bağlantılar yeterli oluyor. Bunlar özellikle hobi projelerinde, küçük konveyörlerde veya laboratuvar tipi makinelerde iş görüyor. Ama sen endüstriyel bir şasi yapıyorsan, 40×40 veya 50×50 mm profillere geçiyorsun. İşte burada geniş köşe bağlantıları devreye giriyor. Daha fazla temas yüzeyi sayesinde yükü daha iyi dağıtıyor, titreşimde bile gevşemiyor.

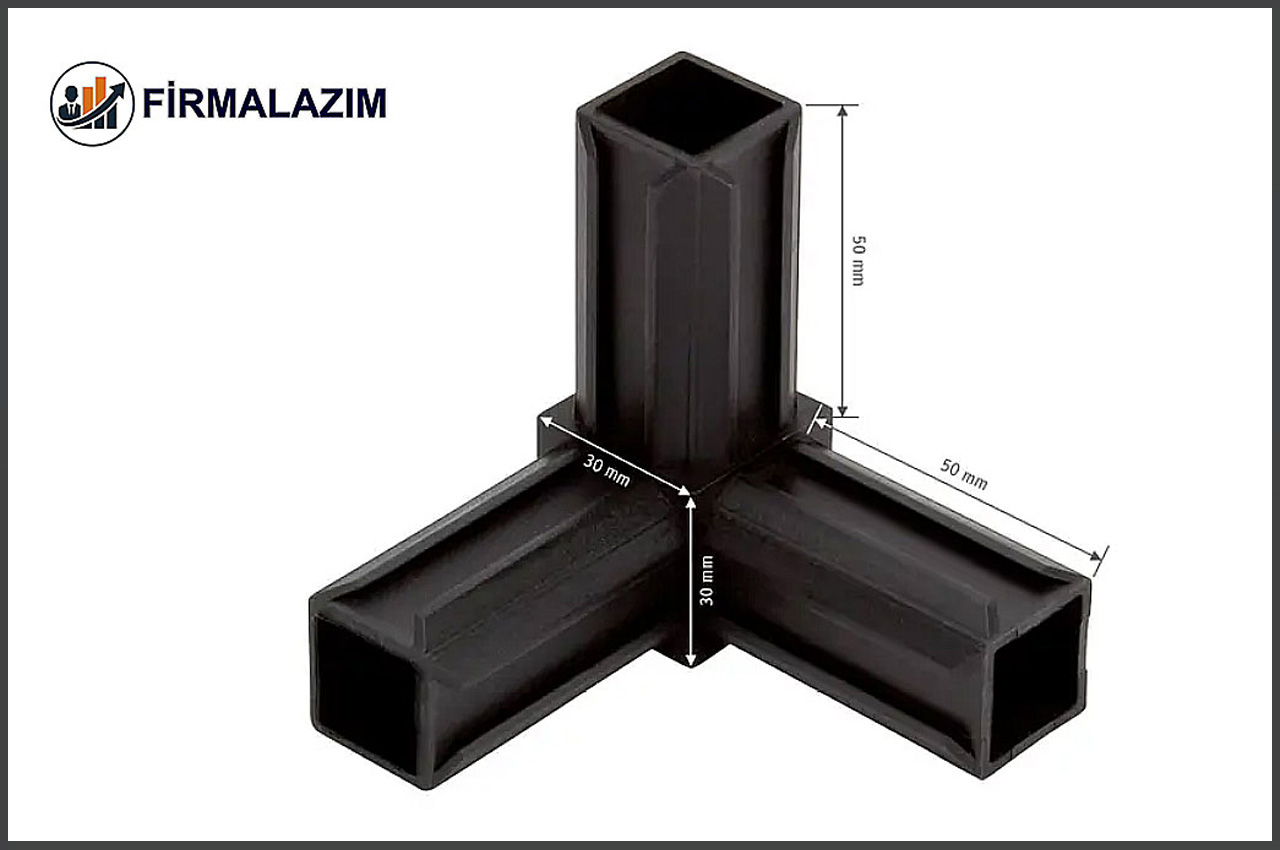

Firmalazım çözüm ortağı olarak özellikle 30×30 kare profil bağlantı elemanları ve 40×40 modellerini stokta bolca bulunduruyor. Bir CNC şasisi projesinde 40×40 profil kullandığımızda, onların geniş köşe bağlantılarıyla montajı hem hızlı hem de inanılmaz rijit oldu. Sen de bilirsin, CNC’de milimetrik sapma bile iş parçasını bozar. O yüzden doğru boyut seçimi her şey.

Dikdörtgen profillerde (örneğin 40×60 mm) ise T bağlantı elemanları veya 3 çıkışlı modeller şart. Çünkü yük yönü tek düzlemde kalmıyor. Bir tarım makinesi römork şasisinde dikdörtgen profil + 3 çıkışlı T kutu profil bağlantı parçası kullanmıştık; hem uzunlamasına hem enlemesine yükleri güzelce karşıladı. Firmalazım çözüm ortağı bu tip parçalarda %30 cam elyaf + %70 polipropilen veya polüretan karışımı kullanıyor. Plastik gibi görünüyor ama inanılmaz dayanıklı; darbe yese bile çatlamıyor.

Büyük boyutlarda (80×80 ve üzeri) ise hibrit sistemler öneririm: Metal plaka destekli kompozit veya tamamen çelik köşe bağlantıları. Ağır pres makinelerinde veya vinç şasilerinde tamamen kaynaksız gitmek istersen, bu büyük elemanlar hayat kurtarıyor.

3 Çıkışlı, 5 Çıkışlı ve Özel Çok Yönlü Bağlantı Elemanları – Karmaşık Şasilerde Kurtarıcılar

Basit çerçeve mi yapıyorsun yoksa üç boyutlu, dallanan bir makine iskeleti mi? İşte fark burada ortaya çıkıyor.

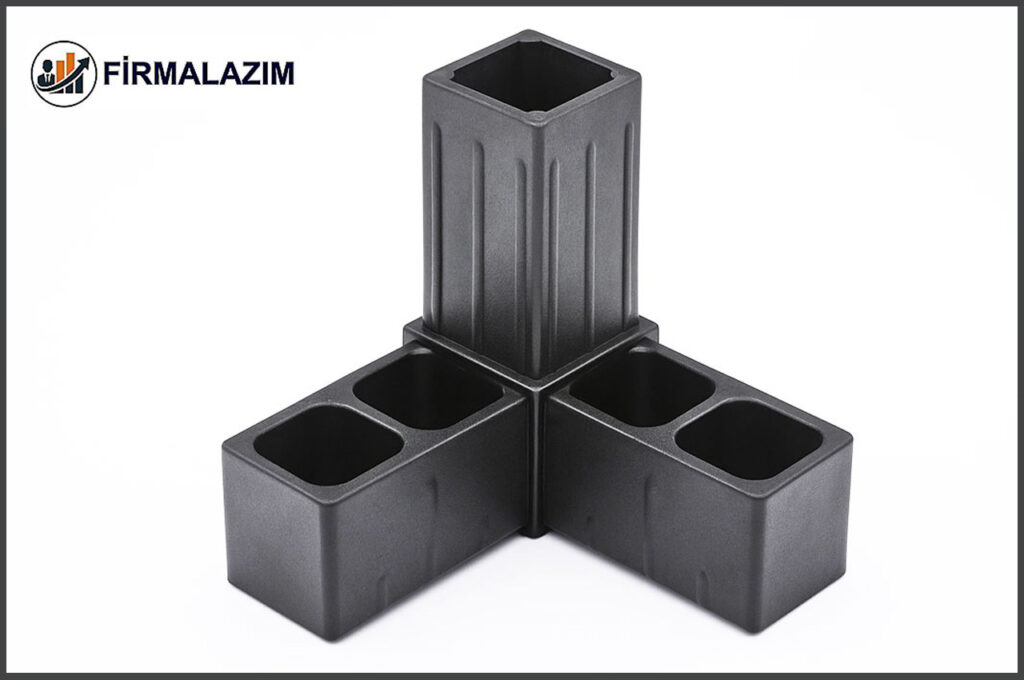

3 Çıkışlı T kutu profil bağlantı parçası: Bir profili ortasından dik olarak bağlamak istediğinde birebir. Konveyör hatlarında, paketleme makinelerinde veya raf sistemlerinde sıkça kullanılır. Montajı çok basit: Profili temizle, elemanı içten it, vidala veya sıkıştır. Firmalazım çözüm ortağı olarak ürettikleri 3 çıkışlı modellerde malzeme yine o özel kompozit karışım. Bir arkadaşımın konveyör fabrikasında test ettik; sürekli çalışmada bile 18 ay geçti, hiçbir gevşeme olmadı.

5 Çıkışlı kutu profil bağlantı aparatı: Bu daha gelişmiş. Beş yöne birden profil çıkarabiliyorsun. Karmaşık otomasyon makinelerinde, robotik hücrelerde veya çok katmanlı şasi tasarımlarında vazgeçilmez. Firmalazım’ın 5 çıkışlı modelleri yüksek mukavemetli kompozitten yapılıyor ve farklı profil ölçülerine (20×20’den 60×60’a kadar) uyumlu versiyonları var. Bir üretim hattı projesinde kullandığımızda, eski kaynaklı sisteme göre montaj süresi yarıya indi ve makineyi taşıyıp başka tesise kurmak çocuk oyuncağı oldu.

Ayrıca dereceli, açılı, radiuslu ve üçgen köşe bağlantıları da var. Her zaman 90 derece olmaz ki! 45° veya 60° açılı bağlantılarla daha aerodinamik veya estetik şasiler yapabiliyorsun. Radiuslu olanlar (köşesi yuvarlak) özellikle güvenlik açısından iyi; operatör eli değerse kesmiyor. Üçgen bağlantılar ise ekstra rijitlik için diagonal desteklerde süper.

Karşılaştırmalı Analiz: Kompozit mi, Metal mi, Hibrit mi?

Sen karar verirken şunu sor kendine: Projen ağır yük mü taşıyor, titreşim var mı, nemli ortam mı, yoksa hızlı montaj ve demonte edilebilirlik mi öncelikli?

• Kompozit (cam elyaf + polimer): Hafif, korozyona dayanıklı, titreşimi emer, montaj kolay. Dezavantajı aşırı ağır yüklerde (tonlarca) metal kadar güçlü olmayabilir. Ama Firmalazım çözüm ortağı olarak ürettikleri modellerde bu dezavantajı minimize etmişler; birçok endüstriyel uygulamada metalin yerini rahat alıyor.
• Metal (çelik, paslanmaz, alüminyum döküm): Maksimum mukavemet, yüksek sıcaklık dayanımı. Dezavantajı ağırlık, pas riski ve montajda daha fazla işçilik. Dış mekan tarım makinelerinde veya sıcak ortamlı fırın şasilerinde hâlâ ilk tercih.
• Hibrit: En akıllı yol. Kompozit gövde + metal takviye. Hem hafif hem güçlü. Birçok modern şasi tasarımında bu yöne gidiliyor.

Gerçek hayattan bir içgörü: Bir mobilya imalatçısı dostum tamamen metal bağlantı kullanıyordu, zamanla vidalar gevşeyip ürünlerde sorun çıkıyordu. Kompozit tiplere geçtiğinde hem maliyet düştü hem de müşteri şikayeti bitti. Sen de projene göre dengeli bir seçim yap, pişman olmazsın.

Sık Karşılaşılan Montaj Hataları ve Nasıl Önlenir?

Atölyede yıllardır görüyorum, aynı hatalar tekrarlanıyor:

1. Profili yeterince temizlememek: İçinde talaş, yağ kalırsa bağlantı tam oturmaz, zamanla gevşer. Çözüm: Basit bir bez ve alkol ile uçları sil.
2. Hizalama yapmadan sıkmak: Su terazisi veya lazer kullanmadan monte edersen şasi eğri çıkar. Özellikle büyük makinelerde felaket olur. Her zaman ölç, ölç, ölç.
3. Yanlış tork uygulamak: Cıvatayı fazla sıkarsan kompozit çatlar, az sıkarsan gevşer. Tork anahtarı şart. Firmalazım çözüm ortağı ürünlerinde genellikle önerilen tork değerleri belirtiliyor.
4. Titreşimi ihmal etmek: Endüstriyel makinelerde vibration her şeyi gevşetir. Anti-vibrasyon rondela veya kauçuk ped ekle.
5. Yanlış malzeme seçimi: Nemli ortamda normal çelik kullanırsan paslanır. Paslanmaz veya galvanizliye geç.

Bu hatalardan birini yapan bir üretici tanıdım; şasi montajı güzel duruyordu ama ilk çalıştırdıklarında bir köşe oynadı. Sonradan her şeyi sökmek zorunda kaldılar. O günden beri “test etmeden teslim etme” kuralımız var.

Endüstriyel Makinelerde Özel Uygulamalar ve Optimizasyon

CNC tezgahlarında: Rijitlik her şey. Geniş köşe bağlantıları + çapraz desteklerle şasiyi güçlendir. Titreşim izolasyonu için ayaklara kauçuk takoz koy.

Konveyör sistemlerinde: Hızlı uzatma ve bakım kolaylığı için modüler 3 veya 5 çıkışlı elemanlar kullan. Firmalazım çözüm ortağı bu sistemlerde hem plastik hem metal seçenek sunuyor.

Tarım makinelerinde: Toz, çamur, yağmur… Galvanizli veya tam kompozit bağlantılar tercih et. Bir römork şasisinde 2 senedir sorunsuz çalışan bir örnek var aklımda.

Otomotiv ve treyler şasilerinde: Darbe yükü yüksek. Kalın duvarlı profiller + güçlü metal destekli bağlantılar şart.

Gıda makinelerinde: Hijyen ön planda. Paslanmaz veya gıda onaylı kompozit kullan, köşelerde ölü bölge bırakma.

Bakım, Uzun Ömür ve Ekonomik Değerlendirme

Bağlantı elemanları “tak ve unut” değil. Yılda en az bir kez kontrol et: Gevşeklik, pas, çatlak var mı? Cıvataları yeniden torkla.

Uzun ömür için: Tasarım aşamasında yedek delik veya bağlantı noktası bırak. Gelecekte modifikasyon yapmak istersen kolay olsun.

Ekonomik açıdan: İlk maliyet kompozitte biraz yüksek gelebilir ama işçilik, bakım ve zaman tasarrufuyla kendini 6-12 ayda amorti eder. Kaynaklı sisteme göre %40-60 daha hızlı üretim yapabiliyorsun. Firmalazım çözüm ortağı gibi yerli bir tedarikçiyle çalışırsan teslimat hızlı, fiyat da rekabetçi oluyor.

Gelecekteki Trendler ve Yenilikçi Yaklaşımlar

Artık sensörlü bağlantı elemanları konuşuluyor: Gerilimi ölçüp uyarı veren akıllı köşeler. 3D baskıyla özel geometrili parçalar üretmek de yaygınlaşıyor. Karbon fiber hibritler hafiflikte devrim yaratacak.

Modüler sistemler her geçen gün büyüyor. Bir şasiyi söküp başka ülkede yeniden kurmak artık mümkün. Firmalazım çözüm ortağı bu trendi yakından takip edip yeni kompozit ve hibrit ürünler geliştiriyor.

Dostlar, kutu profil bağlantı elemanları ile ilgili anlatacak daha çok şey var aslında. Belirli bir makine tipi (mesela pres, konveyör veya tarım makinesi) için daha derin örnekler istersen söyle, o yöne odaklanalım. Ya da belirli bir boyut veya malzeme hakkında teknik detay mı istiyorsun?

Şimdilik atölyende işlerin rast gitmesini, şasilerinin yıllarca sorunsuz çalışmasını dilerim. Firmalazım çözüm ortağı ile çalışırsan hem ürün hem destek açısından rahat edersin. Bir sonraki projende görüşmek üzere, sağlam yapılar kur!
